Kugelhahn- und Kegelventil-Absperrungen

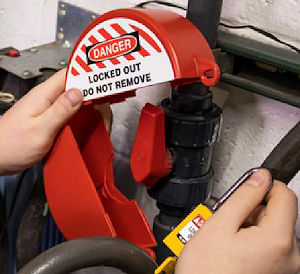

Kugelhahn-Absperrung für T-Griffe
Diese Kugelhahn-Absperrung ist eine einteilige, anpassbare Lockout-Vorrichtung, mit der Kugelventile mit T-Griff auf PVC-Rohren mit optimaler Passgenauigkeit abgesperrt werden können.
- Für die meisten Ventile mit T-Griff auf PVC-Rohren mit Durchmessern von 12,7 mm bis 50,8 mm geeignet
- Exklusive, anpassbare Schieber sorgen für eine hohe Passgenauigkeit
- Lässt sich einfach anbringen, verriegeln und aufbewahren
- Eignet sich, dank des anpassbaren Schiebers, für unterschiedliche Griffgrößen
- Sicheres Absperren mit Schiebetaste in eine Richtung
- Ovale Öffnung für Vorhängeschlösser und Blockierbügel
| Klein | Groß | |
|---|---|---|
| Bestellnummer | LOTO-151748 | LOTO-151749 |
| Durchmesser | 107,9 mm | 158,7 mm |
| Tiefe | 44,4 mm | 50,8 mm |
| Durchmesser der Ventilspindel | 31,0 - 40,0 mm | 31,0 - 57,0 mm |
| Material | ABS Kunststoff | ABS Kunststoff |
| Max. Anzahl Schlösser | 1 | 1 |
| Max. Bügeldurchmesser (Schloss) | 7,1 mm | 7,1 mm |
| Durchm. PVC-Rohre | 12,7 - 25,4 mm | 31,7 - 50,8 mm |

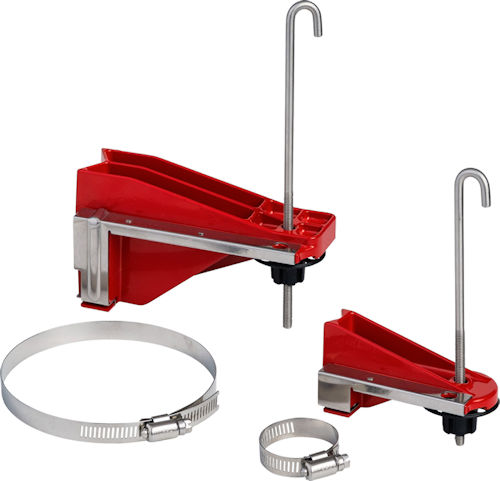

Perma-Mount™ Kugelhahn-Absperrung für Hebelventile
Die Perma-Mount Ventilverriegelungen sind patentierte Lockout-Verriegelung zur sehr einfachen Absperrung / Verriegelung von Ventilen. Sie eignen sich ideal für die Sicherheit von Produktionsanlagen, in der Stückgutfertigung, Prozessindustrie (Lebensmittel, Getränke, Ölraffinierien, Gasanlagen, Zellstoff-/Papierindustrie, chemische und verwandte Verarbeitungsindustrien) sowie im Bausektor.
Die Perma-Mount Kugelhahn-Absperrung ermöglicht ein sicheres Absperren von kritischen Kugelhähnen. Die Verriegelung bleibt dauerhaft am zu sicherenden Ventil. Die einfache Installation ist somit nur einmal erforderlich. Es besteht somit keine Notwendigkeit, verschiedene Absperrvorrichtungen an den jeweiligen Einsatzort mitzunehmen.
- Der Ventilhebel verbleibt sicher geschlossen in der 90°-Position.
- In zwei Größen verfügbar - für Kugelventile von 1 bis 10 cm Durchmesser.
- Beständig gegen unterschiedliche Umgebungsbedingungen.
- HighQuality Produkt.
Techn. Datenblatt Videoanleitungen
| Art.Nr. | Beschreibung | Materialtyp | Höhe (mm) | Breite (mm) | Schlauch-klemme 1 | Schlauch-klemme 2 | VPE |
|---|---|---|---|---|---|---|---|
| LOTO-121540 | Perma-Mount Kugelhahn-Absperrung, KLEIN | Metall | 108,2 mm | 55,9 mm | 20,6 - 44,5 mm | 39,6 - 63,5 mm | 1 |
| LOTO-121541 | Perma-Mount Kugelhahn-Absperrung, GROSS | Metall | 162,8 mm | 92,2 mm | 77,7 - 101,6 mm | 115,8 - 139,7 mm | 1 |

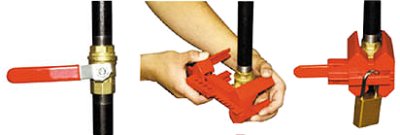

PRINZING Kugelhahn-Absperrung
Vielseitige und benutzerfreundliche Vorrichtung. Die beiden Hälften der Vorrichtung umschließen den Hebel des Kugelhahns, um eine unbeabsichtigte Aktivierung des Ventils zu verhindern.
- Die kleine Absperrung verriegelt Rohre mit einem Durchmesser von 14,50 - 52,50 mm in der geöffneten und geschlossenen Position
- Die große Absperrvorrichtung verriegelt Rohre mit einem Durchmesser von 50 - 200 mm in der geschlossenen Position
- Vielseitig und benutzerfreundlich
- Aus äußerst robustem Polypropylen
- Anwendungstemperatur von -20°C bis 80°C

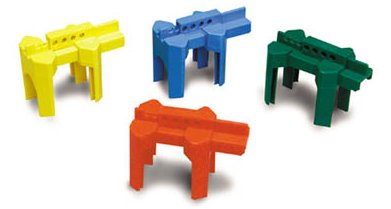

Nutzen Sie die verschiedenfarbigen Ventilabsperrungen für:
- Ventile in geöffneter und geschlossener Stellung: Rot = Auf, Grün = Zu
- Gefährdungsgrade: Rot = hohe Gefährdung, Blau = mindere Gefährdung
- Durchflußmedien: Gelb = Gase, Grün = Wasser
- Service-Teams oder -Abteilungen: Rot = Elektriker, Blau = Mechaniker
| Artikelnummer | Farbe | Rohrdurchmesser (mm) | Max. Hebelbreite | VPE | |
|---|---|---|---|---|---|
| Klein - Für offene und geschlossene Position | |||||
| LOTO-800110 | Rot | 14,50 - 52,50 | 27 mm | 1 | |
| LOTO-805847 | Blau | 14,50 - 52,50 | 27 mm | 1 | |
| LOTO-805848 | Grün | 14,50 - 52,50 | 27 mm | 1 | |
| LOTO-805849 | Gelb | 14,50 - 52,50 | 27 mm | 1 | |
| Groß - Nur für geschlossene Position | |||||
| LOTO-800111 | Rot | 50,00 - 200,00 | 41 mm | 1 | |
| LOTO-805850 | Blau | 50,00 - 200,00 | 41 mm | 1 | |
| LOTO-805851 | Grün | 50,00 - 200,00 | 41 mm | 1 | |
| LOTO-805852 | Gelb | 50,00 - 200,00 | 41 mm | 1 | |
STANDARD Kugelhahn Absperrungen
Die Kugelhahn-Absperrungen sind die ideale Lösung für die Sicherung Ihrer Kugelhähne in geschlossener Stellung.
- Passt auf praktisch jeden Ventilhebel bis 76 mm
- In 2 Größen erhältlich
- Anwendungstemperatur von -30°C bis 120°C
| Bestellnummer | Beschreibung | Material | Max. Hebelstärke (mm) | Hebelbreite (mm) | Min. Hebellänge (mm) | Anzahl Löcher | VPE |
|---|---|---|---|---|---|---|---|
| LOTO-065666 | Standard Kugelhahn Absperrung, 6-25 mm | Nylon | 7,62 | 6 - 25 | 25,00 | 8 | 1 |
| LOTO-065692 | Standard Kugelhahn Absperrung, 6-25 mm | Stahl | 6,92 | 6 - 25 | 19,00 | 6 | 1 |
| LOTO-065669 | Standard Kugelhahn Absperrung, 32-76 mm | Stahl | 12,70 | 32-76 | 19,00 | 15 | 1 |
| LOTO-065693 | Standard Kugelhahn Absperrung, 32-76 mm | Stahl | 12,70 | 32-76 | 19,00 | 7 | 1 |
| Artikelnummer | A mm | B mm | C mm | D mm | E mm | F mm | G Anzahl | G ø |
|---|---|---|---|---|---|---|---|---|
| LOTO-065666 | 80 | 30 | 60 | 8 | 12 | 71 | 8 | 7,5 |
| LOTO-065692 | 87 | 30 | 50 | 8 | 11 | 63 | 6 | 10 |
| LOTO-065669 | 150 | 30 | 110 | 10 | 15 | 110 | 15 | 7,5 |
| LOTO-065693 | 150 | 30 | 110 | 10 | 15 | 110 | 7 | 10 |

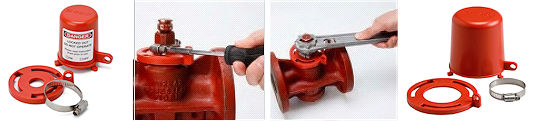

Kegelventil-Absperrungen
Diese Kegelventil-Verriegelung ist sehr gut für schwer absperrbare Kegelventile geeignet.
- Beständig und manipulationssicher
- Kompakte Größe und benutzerfreundlich
- Verschiedene Größen passend für die meisten manuell aktivierten Kegelventile mit einem Durchmesser von 25 bis 203 mm
- Anwendungstemperatur von -20°C bis 80°C
- Max. Schlossbügelstärke: 9,3 mm
| Art.Nr. | Spezifikationen | Material | Höhe (mm) | Durchmesser (mm) | VPE |
|---|---|---|---|---|---|
| LOTO-113231 | Basisabdeckung Kegelventil-Absperrung 22,23 mm | Polypropylen | 76,20 | 81,40 | 1 |
| LOTO-113232 | Basisabdeckung Kegelventil-Absperrung 34,93 mm | Polypropylen | 76,20 | 81,40 | 1 |
| LOTO-113233 | Basisabdeckung Kegelventil-Absperrung 53,98 mm | Polypropylen | 101,60 | 119,60 | 1 |
| LOTO-113234 | Basisabdeckung Kegelventil-Absperrung 63,50 mm | Polypropylen | 101,60 | 119,60 | 1 |
